Manifatturi, Fornituri u Fabbrika ta' Valvoli tal-Plagg DBB li Tespandi, Fornituri u Fabbrika taċ-Ċina

Ħarsa ġenerali tal-Prodott u Rwol tal-Inġinerija

Twin Seal Expanding DBB Plug Valves huma valvi ta' iżolament ta' integrità-għoli mfassla għal servizz kritiku f'sistemi ta' pipeline ta' pressjoni għolja-, netwerks tat-trasport taż-żejt u tal-gass, kumplessi petrokimiċi, u applikazzjonijiet tar-raffineriji. Huma speċifikati fejn iżolament assolut ta' tnixxija ta' żero-hija obbligatorja biex tiġi evitata tfixkil operattiv, inċidenti ta' sikurezza katastrofiċi, jew kontaminazzjoni ambjentali.
Il-valv juża mekkaniżmu ta 'siġillar tal-plagg li jespandi mekkanikament li jiġġenera forzi ta' siġillar radjali kkontrollati u uniformi kontra kemm is-sedili upstream kif ukoll downstream simultanjament.

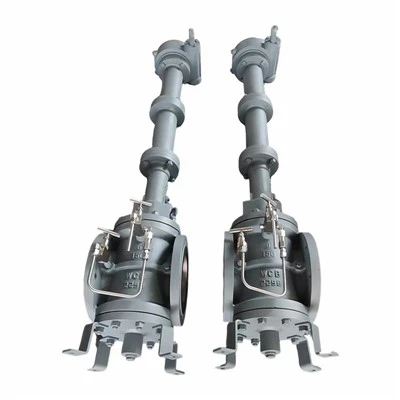

Stainless Steel Expanding DBB Plug Valve
Il-Valv tal-Plagg tal-Blokk u l-Fsada Doppju ta' l-Azzar li ma jsaddadx li jespandi (DBB) huwa mfassal għal iżolament ta' tnixxija bla periklu, affidabbli u żero-f'sistemi ta' pipeline eżiġenti.

ara aktar
Valv tal-Ipplaggja DBB Twin Seal tal-Azzar tal-Karbonju
Il-Valv tal-Ipplaggja tat-Twin Seal Double Block & Bleed (DBB) tal-Azzar tal-Karbonju huwa mfassal għal applikazzjonijiet kritiċi ta 'iżolament li jeħtieġu żero tnixxija bejn pipelines upstream u

ara aktar
Flanġ Twin Seal Expanding Plug Valve
Il-Flanged Twin Seal Expanding Plug Valve huwa valv ta 'iżolament industrijali premium magħmul għal applikazzjonijiet kritiċi li jirrikjedu tnixxija żero, siġillar bi-direzzjonali, u prestazzjoni

ara aktar
-Pressjoni Għolja Twin Seal DBB Plug Valve
Il--Pressjoni Għolja Twin Seal Double Block and Bleed (DBB) Plug Valve hija mfassla għal servizz ta 'iżolament kritiku f'sistemi ta' pipeline ta'-pressjoni għolja. Billi tintegra sistema ta 'siġillar

ara aktar
Blokk Doppju U Valv tal-Plagg li Jespandi l-Fsada
Il-Valv tal-Plagg tal-Espansjoni tal-Blokk doppju u l-Fsada huwa valv ta' iżolament tal-pipeline ta' integrità-għoli ddisinjat għal servizz kritiku f'sistemi ta 'infrastruttura taż-żejt, gass,

ara aktar
Valv tal-Plagg DBB li Tespandi Siġill Twin
It-Twin Seal Expanding Double Block and Bleed (DBB) Plug Valve huwa valv ta' iżolament tal-pipeline ta' integrità-għoli ddisinjat għal applikazzjonijiet ta' proċess kritiċi li jeħtieġu iżolament ta'

ara aktar

Prinċipju ta' Ħidma

Il-valv jaħdem permezz ta 'rotazzjoni mingħajr frizzjoni ta' 90-grad flimkien ma 'sistema ta' espansjoni ta 'feles mekkaniċi interni proprjetarji.

Fażi ta' Rotazzjoni

Il-plagg idur 90 grad minn miftuħ għal kollox għal magħluq għal kollox mingħajr ebda kuntatt bejn il-slips tas-siġillar reżiljenti u l-wiċċ ta 'bilqiegħda tal-ġisem, u jelimina l-frizzjoni-xedd indott.

Fażi ta 'Espansjoni

Malli tilħaq il-pożizzjoni magħluqa għal kollox, il-moviment 'l isfel taz-zokk imexxi elementi interni tal-feles, u jikkonverti t-torque rotazzjonali f'forza ta' espansjoni radjali ta 'effiċjenza għolja-.

Fażi tas-siġillar

Il-slips jespandu b'mod uniformi kemm kontra ċrieki tas-sedil upstream kif ukoll downstream, li jiffurmaw distribuzzjoni bbilanċjata tal-istress tal-kuntatt fiż-żewġ interfaces tas-siġillar.

Vantaġġi Tekniċi u Operattivi ewlenin

01/

Arkitettura DBB Mekkanikament Indipendenti:Twassil simultanju upstream u downstream issikkat shut-, li jiffaċilita l-verifika sikura tal-fsada tal-kavità.

02/

Top-Arkitettura tal-bonnet tad-dħul:Jippermetti spezzjoni rapida inline u sostituzzjoni ta 'slip slip mingħajr ma jitneħħa l-valv mill-pipeline, li jimminimizza l-waqfien operattiv.

03/

Torque Operattiv baxx:L-ivvjaġġar ta '90 grad mingħajr frizzjoni jiżgura profili ta' torque eċċezzjonalment baxxi, jimminimizzaw id-daqs tal-attwatur u jnaqqsu l-ispejjeż tal-akkwist għal pakketti awtomatizzati.

04/

Tolleranza Eċċellenti tal-Midja Kontaminata:Reżiljenti ħafna kontra żejt mhux raffinat, idrokarburi multifażi, xama ', skala, u partiċelli li joborxu.

05/

Nar Robust-Disinn Sikur:Konformi mal-mandati API 607 u API 6FA biex tiġi żgurata l-integrità tas-siġillar strutturali waqt avvenimenti perikolużi tan-nar tal-pjanti.

06/

Konformità tas-Sigurtà:Jikkaratterizza konfigurazzjoni anti-statika u disinn ta' zokk kontra-blowout biex jissodisfa standards regolatorji globali rigorużi.

Kuntest tal-Inġinerija tal-Applikazzjoni

Dawn il-valvi tal-plagg li jespandu huma ddisinjati għal-segmenti tal-pipeline ta' konsegwenza għolja fejn in-nuqqas ta' iżolament jippreżenta riskji finanzjarji, operattivi jew tas-sikurezza inaċċettabbli.

Pipelines Cross-Pajjiżi:Stazzjonijiet tal-valv tal-blokk sezzjonali fuq linji ewlenin ta 'trażmissjoni ta' żejt mhux raffinat u gass naturali (netwerks API 6D).

Stazzjonijiet tal-ħnieżer:Loops ta' iżolament tal-lanċjar u tar-riċevitur li jeħtieġu ċiklu frekwenti-għeluq issikkat lest-.

Skids tal-Metering tat-Trasferiment tal-Kustodja:Iżolament upstream u downstream tal-miters tal-fluss biex jiżguraw tnixxija żero għal kalibrazzjoni preċiża.

Raffineriji Tank Farms & Terminals: Manifolds ta' diversi-prodotti fejn il-kontaminazzjoni inkro- ta' prodotti raffinati trid tiġi evitata għal kollox.

Pjattaformi u Kompressuri offshore:-Vibrazzjoni għolja, linji ta' kompressjoni tal-gass ta'-pressjoni għolja u linji ta' injezzjoni ta' idrokarburi.

Speċifikazzjonijiet Tekniċi

Parametru	Standard ta' Speċifikazzjoni Teknika
Tip ta' Prodott	Twin Seal Expanding DBB Plug Valve / Double Block & Bleed Plug Valve
Standards tad-Disinn	API 6D / API 599 / ASME B16.34
Firxa Daqs	DN50 – DN1200 (2" – 48")
Klassifikazzjonijiet tal-Pressjoni	ASME Klassi 150 – Klassi 2500 / PN16 – PN420
Firxa tat-Temperatura	-46 grad sa +200 grad (Trimjiet estiżi f'temperatura għolja/baxxa disponibbli fuq talba)
Tmiem il-Konnessjonijiet	Flanġ RF, RTJ / Butt-Weld (BW) / Compact Hub
Arkitettura tas-siġillar	Sedil Artab Reżiljenti (PTFE, RPTFE, Viton/FKM, HNBR) / Metal-għal-Set tal-metall
Għażliet ta' Azzjoni	Manwal Handwheel / Bevel Gear / Elettriku / Pnewmatiku / Idrawliku
Standards tal-Ittestjar	API 6D / API 598 / ISO 5208
Standards tas-Sigurtà tan-Nar	API 607 / API 6FA
Konformità tas-Servizz Qarsa	NACE MR0175 / ISO 15156
Klassi tat-tnixxija	Tnixxija Żero / Itfi Bi-Issikkat-Direzzjonali (Rata A skont ISO 5208)
Sistema ta' Fsada	Assemblaġġ ta' valv ta' fsada integrat -heavy duty (Valv ta' fsada manwali jew sistema ta' fsada awtomatika)

Inġinerija tal-Materjali

L-għażliet tal-materjal huma kompletament customizable u inġinerija bbażati fuq il-korrużività speċifika, klassi tal-pressjoni, u l-karatteristiċi tal-midja tal-proċess ta 'kull proġett, aktar milli defaults katalgu ġeneriċi.

Komponent	Għażliet tal-Materjal Premium
Korp tal-Valv	ASTM A216 WCB, WCC / A352 LCB, LCC / A351 CF8, CF8M / Duplex & Super Duplex SS
Ipplaggja Assemblea	Azzar tal-Karbonju + Kisi tan-Nikel Elettroless (ENP) / Azzar li ma jsaddadx / Stellite Hardfaced
Issiġillar Slips (Sedili)	Viton-B / HNBR / PTFE / RPTFE / Devlon / Metal-għal-Metal Alloy Overlay
Zokk tal-valv	ASTM A479 Tip 410 / SS304 / SS316 / 17-4PH / Inconel 718 / Duplex SS
Siġilli statiċi u dinamiċi	Grafita Flessibbli (Nar-sikur) / FKM / NBR-Temperatura Baxxa
Bolting & Qafliet	ASTM A193 Gr. B7, B7M / A320 Gr. L7, L7M / A194 Gr. 2H

Double Block And Bleed Expanding Plug Valve

Kodiċi u Matriċi ta' Konformità

API 6D:Speċifikazzjoni għal Pipeline u Valvoli tal-Piping
API 599:Valvoli tal-Plagg tal-Metall - Truf bil-flanġ, bil-kamin u għall-iwweldjar
ASME B16.34:Valvoli - Flanġ, Kamin, u Tmiem tal-Welding
API 598 & ISO 5208:Spezzjoni u Ittestjar tal-Valv (Assigurazzjoni ta' -Tnixxija Żero)
API 607 / API 6FA:Test tan-Nar għal Valvoli u Valvoli b'Barnużi Awtomatiċi
NACE MR0175 / ISO 15156:Materjali għall-Użu f'Ambjenti li fihom H2S-fil-Produzzjoni taż-Żejt u l-Gass
ISO 9001 / API Q1:Speċifikazzjonijiet tas-Sistema ta' Ġestjoni tal-Kwalità

Kriterji tal-Għażla tal-Inġinerija u Loġika tal-Akkwist

L-inġiniera tal-pipeline u l-kuntratturi tal-EPC jispeċifikaw valvoli tal-plagg DBB li jespandu taħt il-parametri tas-sistema li ġejjin:

Mandati Kritiċi ta' Iżolament

Meta l-operaturi jridu jivverifikaw viżwalment iżolazzjoni assoluta ta' żero-tnixxija qabel ma jidħlu jew iżommu sezzjoni ta' pipeline ħaj.

Integrità tal-Prodott u Kontra l--Kontaminazzjoni

F'pipelines b'ħafna-prodotti jew manifolds tar-raffineriji fejn anke qtar waħda ta' bypass tal-fluwidu tikkontamina lottijiet ta' prodotti downstream kollha.

Ambjenti ta' Servizz ta'-Debris Għoli

Meta l-fluss tal-proċess ikun fih skala tal-linja, trab iswed, debris tal-pigging, jew xama 'tqil li jeqirdu s-sits artab ta' valvoli tal-ballun standard li jżommu f'wiċċ l-ilma jew trunnion.

Spiża Totali Baxxa tas-Sjieda (TCO)

Meta l-ispejjeż operazzjonali fuq medda twila ta' żmien-għandhom jiġu minimizzati permezz ta' sostituzzjonijiet ta' żlieq inline, li ma jfixklux-, billi jiġu evitati kirjiet ta' krejnijiet għaljin u qtugħ-strutturali.

FAQ

Q: X'inhu l-vantaġġ primarju tal-inġinerija ta 'Twin Seal Expanding Plug Valve fuq Standard DBB Trunnion Ball Valve?

A: Valvoli tal-ballun tat-trunnion standard jiddependu fuq pressjoni tal-pipeline jew molol interni biex jimbuttaw is-sedili kontra l-ballun biex jiksbu siġill, li jista 'jfalli waqt xenarji ta' pressjoni baxxa-jew varjazzjonijiet fil-pressjoni tal-linja. It-Twin Seal Expanding Plug Valve jiġġenera l-forza tas-siġillar tiegħu permezz ta 'mekkaniżmu ta' wedge mekkaniku. Din il-forza hija msakkra strutturalment u indipendenti mill-pressjoni tal-linja, li jfisser li tiggarantixxi bużżieqa-għeluq issikkat-anke fi pressjoni differenzjali żero jew taħt spikes ta' pressjoni estrema.

Q: Kif dan il-valv jiffaċilita manutenzjoni inline bla periklu mingħajr tneħħija tal-pipeline?

A: Il-valv juża Disinn ta' Dħul ta' Fuq ta' Fuq-vantaġġuż ħafna. Jekk is-slips tas-siġillar reżiljenti jintlibsu wara snin ta 'ċikliżmu ta'-frekwenza għolja, it-tekniċi jistgħu sempliċiment inaqqsu l-pressjoni tal-valv, neħħi l-bonit ta 'fuq, u neħħi l-assemblaġġ tal-plagg. Is-slips tas-siġillar jistgħu jinżelqu u jiġu sostitwiti direttament waqt li l-korp tal-valv jibqa 'imbarrat fil-pipeline. Dan inaqqas it-tibdil tal-manutenzjoni minn jiem għal ftit sigħat.

Q: Il-plagg li qed jespandi tobrox jew jagħmel ħsara lis-sits tal-valv waqt iċ-ċikli tal-ftuħ u tal-għeluq?

A: Le. Il-karatteristika li tiddefinixxi dan il-valv hija frizzjoni-vjaġġ ħieles. Matul is-sekwenza tal-ftuħ, il-feles mekkaniku jiġbed lura l-issiġillar slips 'il bogħod mill-wiċċ ta' bilqiegħda tal-ġisem qabel ma l-plagg jibda r-rotazzjoni ta '90-grad tiegħu. Is-slips ma jagħmlux kuntatt mas-sedil waqt l-ivvjaġġar, u jipprevjenu kompletament it-tixrib, il-punteġġ jew l-ilbies ikkawżat mill-frizzjoni.

Q: Dan il-valv huwa xieraq għal servizz qares (H2S) u ambjenti upstream korrużivi?

A: Iva. Għas-servizz qares, il-valv huwa kompletament manifatturat u trattat bis-sħana-b'konformità mal-linji gwida NACE MR0175 / ISO 15156. Aħna nipprovdu metallurġija speċjalizzata, inklużi Azzar li ma jsaddadx Duplex, kisi ta' Inconel, u elastomeri speċjalizzati (bħal HNBR -tensili għolja jew Viton-B reżistenti għal Dekompressjoni Splussiva) biex niżguraw is-sopravivenza strutturali fi flussi kimiċi aggressivi.

Q: Liema dokumentazzjoni ta' validazzjoni speċifika hija fornuta biex tappoġġja l-awditjar tal-proġett EPC?

A: Kull vjeġġ ta 'valv wieħed jiġi b'dossier komprensiv ta' spezzjoni finali. Dan jinkludi traċċabilità tan-numru tas-serje uniku, Ċertifikati tat-Test tal-Materjal EN10204 3.1, Ċertifikati tat-Test tal-Qoxra Idrostatika u tas-Sedil, Rapporti tal-Verifika tal-Ħxuna tal-Ħitan, u awtorizzazzjonijiet NDT. Għal infrastruttura kritika, monitoraġġ indipendenti ta' spezzjoni ta' partijiet terzi (TPI) u ċertifikazzjonijiet EN10204 3.2 jistgħu jiġu integrati bis-sħiħ fil-Pjan ta' Kontroll tal-Kwalità (ITP).
